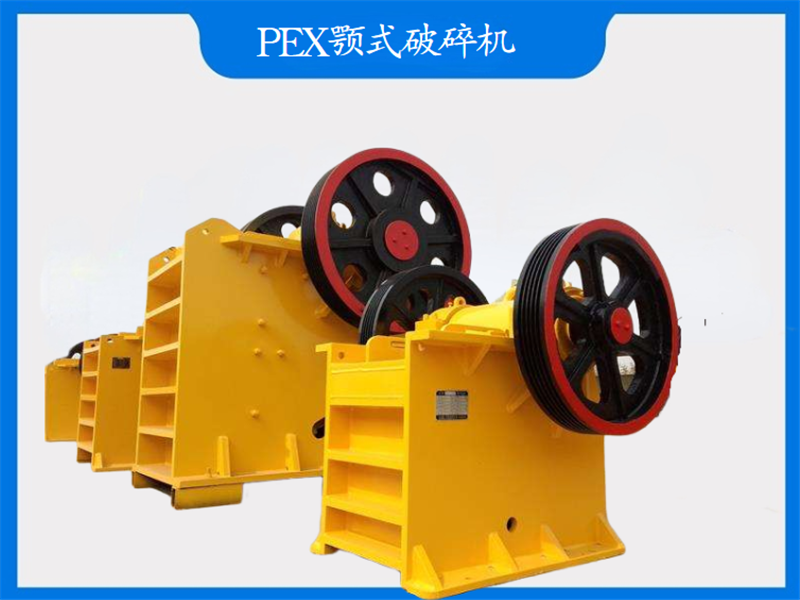

產品簡介

濰坊華躍磁電擁有PE、PEX兩個系列顎式破碎機，其中PE系列用于各種礦石和巖石的粗碎作業，PEX系列用于中、細碎。PE系列有十二種型號，給料粒度高達1020mm，處理能力高達500 m3/h；PEX系列6個型號，出料10mm-50mm，處理能力高達60 m3/h。兩個系列多種型號的顎式破碎機能滿足各類大中小企業的生產需求。

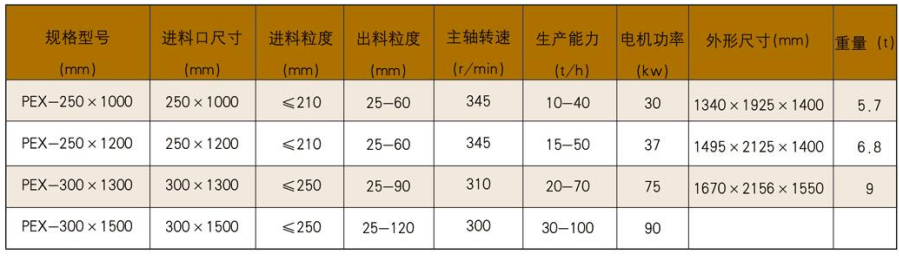

產品參數

處理能力：3-500m3/h

規格型號：PE-150×250-PE-1200×1500，PEX-150×500-PEX-300×1300

適用范圍

各種巖石、礦石、石灰石等

應用領域

應用于礦山、建材、冶金、煤炭、化工等行業中尖銳、灼熱、大塊以及腐蝕性物料輸送。

突出優勢

1、采用了無摩擦破碎機理，物料在破碎過程中，顎板對物料的作用為純擠壓力而無相對滑動，因此顎板使用壽命長；

2、對前板進行了結構優化，使得破碎腔加深而且無死區，物料受破碎的次數增加，動顎部的行程加大，排料順暢，破碎能力也得到提高；

3、生產效率高，破碎比大，產品粒度均勻，能耗低；

4、墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；

5、顎板采用高強度錳鋼，一次成型鑄造，具有耐磨、抗壓、壽命長等特點；

6、結構簡單，工作可靠，運營費用低，潤滑系統安全可靠，部件更換方便；

7、噪音低，粉塵少。

工作原理

PE、PEX系列顎式破碎機是以電動機為動力，通過皮帶傳動驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料卸下。

該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、劈裂和彎曲等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。
