產品簡介

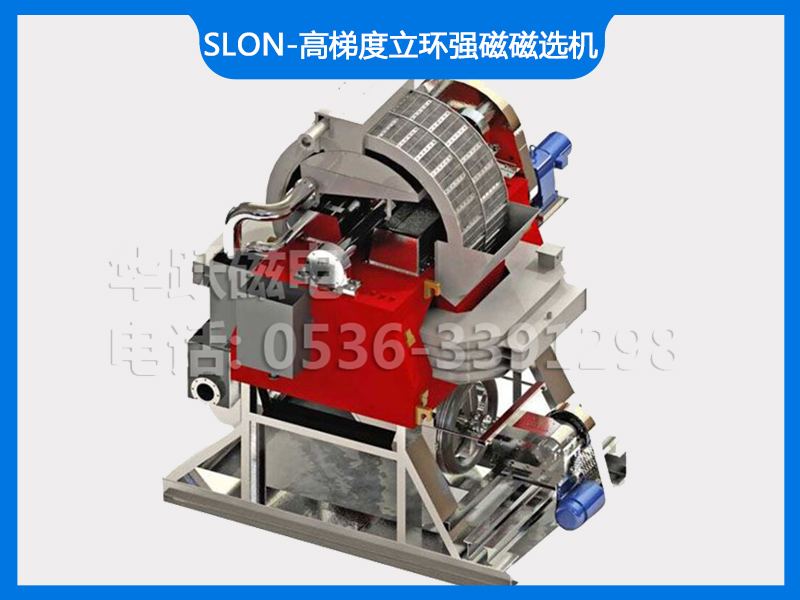

SLON-高梯度立環強磁磁選機是目前性能、技術好的的強磁選設備，該機從根本上解決了平環強磁選機和平環高梯度磁介質容易堵塞技術難題，它具有富集比大、對給礦粒度、濃度和品位波動適應性強、工作可靠、操作維護方便等優點，該機分選弱磁性礦石實現了精礦品位高和回收率高的雙高優點。

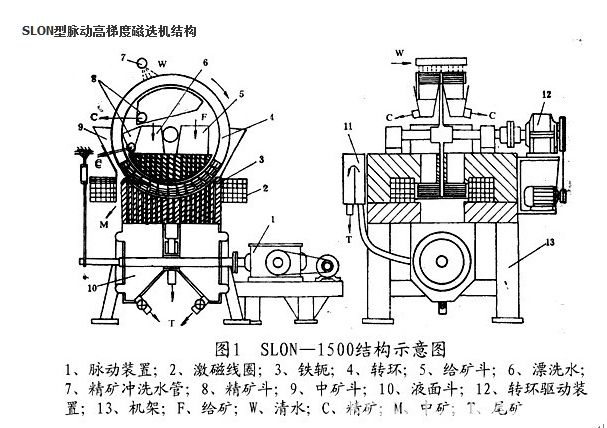

該機結構主要由如圖1所示13部分組成。立環內裝有導磁不銹鋼板網磁介質(也可以根據需要填充鋼毛等磁介質)。選別時，轉環做順時針旋轉，礦漿從給礦斗給入，沿上鐵軛縫隙流經轉環，轉環內的磁介質在磁場中被磁化，磁介質表面形成高梯度磁場，礦漿中磁性顆粒吸著在磁介質表面，由轉環帶至頂部無磁4區，被沖洗水沖入精礦斗，非磁性顆粒沿鐵軛縫隙流入尾礦斗排走。

適用物料

該設備赤鐵礦、褐鐵礦、菱鐵礦、鈦鐵礦、鉻鐵礦、黑鎢礦、鉭鈮礦等弱磁性礦物的選礦；石英、長石、霞石、螢石、硅線石、鋰輝石、高嶺土等非金屬礦物的除鐵、提純。

應用領域

SLon立環脈動高梯度磁選機主要特點：
轉環立式旋轉、反沖精礦。平環強磁選和磁介質堵塞的問題是國內外幾十年未解決的技術難題。SLon磁選機采用轉環立式旋轉方式，對于每一組磁介質而言，沖洗精礦的方向與給礦方向相反，粗顆粒不必穿過磁介質堆便可沖洗出來，從而有效地防止了磁介質堵塞。
設置礦漿脈動機構，驅動礦漿產生脈動流體力。在脈動流體力的作用下，礦漿中的礦粒始終處于松散狀態，可提高磁性精礦的質量。
平環高梯度磁選機對給礦粒度要求比較嚴格，我們研究了獨特磁系結構及優化組合的磁介質，使SLon磁選機給礦粒度上限達到2.0毫米，簡化了現場分級作業，具有更為廣泛的適應性。

工作原理

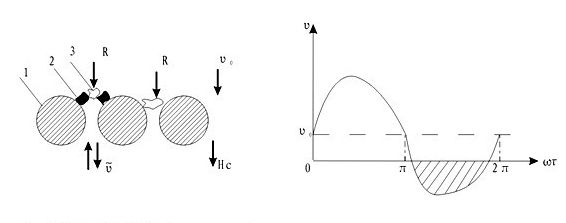

高梯度磁選處理的物料粒度通常較細，影響選礦過程的力除了磁力、流體力、重力以外，磁性礦粒與脈石之間的表面力(包括靜電力和范德華力)也不容忽略。這些力對礦粒的作用都是單向的。如礦漿從上至下流動時，部分脈石被其他礦?；蚪橘|(zhì)絲架住(圖6)。因流體力R方向朝下，故這些脈石不能脫離，導致精礦品位下降，嚴重時還會導致磁介質堵塞。此外，附著在磁介質表面的脈石占據了部分有效捕收表面，影響磁介質對磁性礦粒的捕收。
一般高梯度磁選中，當給礦方向從上至下時，絕大多數被捕集的磁性礦粒停留在磁介質的上面，下表面捕獲的礦粒很少。在脈動高梯度磁選中，分選區礦漿不斷變換流動方向，磁介質上下表面都能機會大致均等地捕獲磁性礦粒。因此，盡管脈動力的存在增加了競爭力，但在適當?shù)臎_程沖次范圍內，因捕獲區增加可使磁性礦粒的捕獲得到補償。
根據試驗所用場強，介質絲徑等參數對單顆赤鐵礦或石英受力的估算值得知，粒度大于10μm時，磁力強大，脈動流體力居第二位，成為影響選礦指標得第二要素;進漿流體力為第三要素;靜電力、范德華力和重力比以前三種力小1至2個數量級，對選礦指標影響較小。當粒度小于10μm時，靜電力和范德華力越來越接近于磁力，成為不可忽略的因素，在設計中采用脈動機構，對提高磁性精礦品位和選礦效率，防止堵塞都起著重要的作用。

脈動機構由JZT-24-4型電磁調速電動機驅動。脈動沖次的可調范圍為0～400次/min，沖程箱輸出沖程的可調范圍為0~30mm。選別區的有效沖程和沖程箱的輸出沖程換算關系如下：
S.=0.66S
式中 S.——有效沖程
S——沖程箱輸出沖程

技術參數

生產現場
