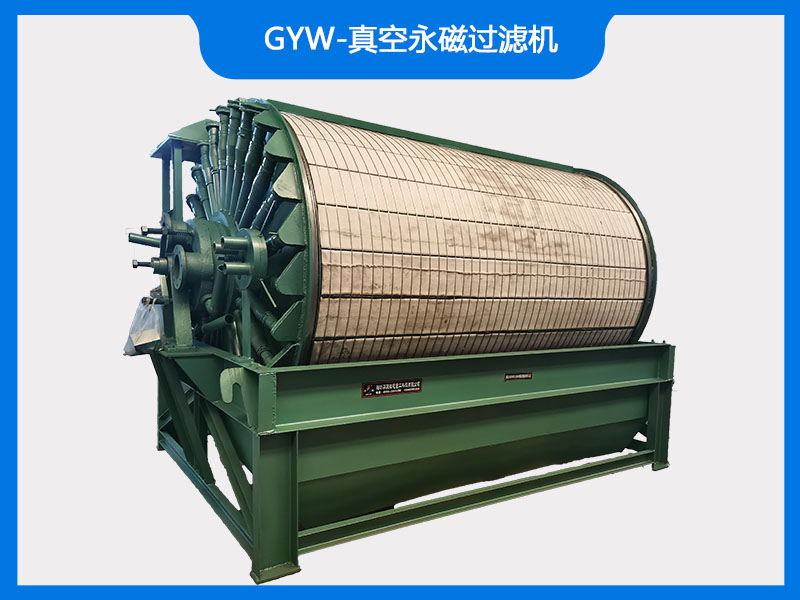

產品簡介

　　該機為上部給料的筒形外慮式真空永磁過濾機，主要適用于對較粗顆粒強磁性物料的脫水。
　　筒體內部裝有鍶鐵氧體磁系，可促使磁性顆粒迅速吸附到濾布表面，磁濾機主要用于粒度較粗的強磁性礦物精礦礦漿的脫水，由于是上部給料，使得濾餅中精礦按粒度分層的效果更加明顯，當磁性精礦形成濾餅時，顆粒同時受到重力和磁力的作用，粗顆粒精礦比細顆粒精礦向濾布運動的快，精粒首先接觸濾布，故濾餅的透氣性好，而且礦漿中磁性顆粒在磁力吸引下呈放射狀布于圓筒表面，并由于磁系極性變化而產生磁攪動作用，這都成為濾餅易脫水的有利條件，使得濾餅厚且透氣性好，顯著地提高了生產率，與同規格的筒形真空過濾機相比，其效率提高三倍以上。
　　該機礦漿中固相顆粒的比磁化系數不低于3000*10-6厘米/克，顆粒粒度為0.15-0.8毫米。給料濃度60%。

適用物料

主要適用于對較粗顆粒強磁性物料的脫水。

應用領域

適用于鐵精礦。有色金屬礦的脫水作業，也適用于洗煤廠，非金屬礦，化工和環保等領域的脫水工作。

產品特點

濾餅厚且透氣性好，生產率高，與同規格的筒形真空過濾機相比，其效率提高三倍以上。

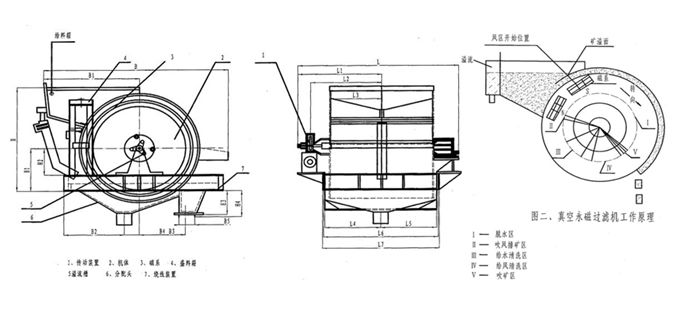

工作原理

技術參數

型號		GYW-3	GYW-5	GYW-8	GYW-12	GYW-20
過濾面積m2		3	5	8	12	20
簡體	直徑mm	1600	2000			2250
	長度mm	700	900	1400	2000	2650
	轉速r/min	0.5-2.0
需要真空度kpa		60-80
抽氣量m3/min.m2		0.5-2.0
需要鼓風壓力kpa		10-30
鼓風量m3/min.m2		0.1-0.5
艦體表面磁感應強度mT		82			87
給礦濃度%		≥60
生產能力t/h		6-9	14-18	22-43	33-65	54-108
濾餅水分%		8-11		8-10
外形尺寸mm		1895*2506*20874	2110*2755*2500	2610*2905*2500	3210*2905*2500
重量t		3.27	3.94	4.76	5.42	6.5
電機	型號	Y100L-6			Y112M-6	Y132M1-6
	功率kw	1.5			2.2	4
	轉速r/min	940				960

生產現場
