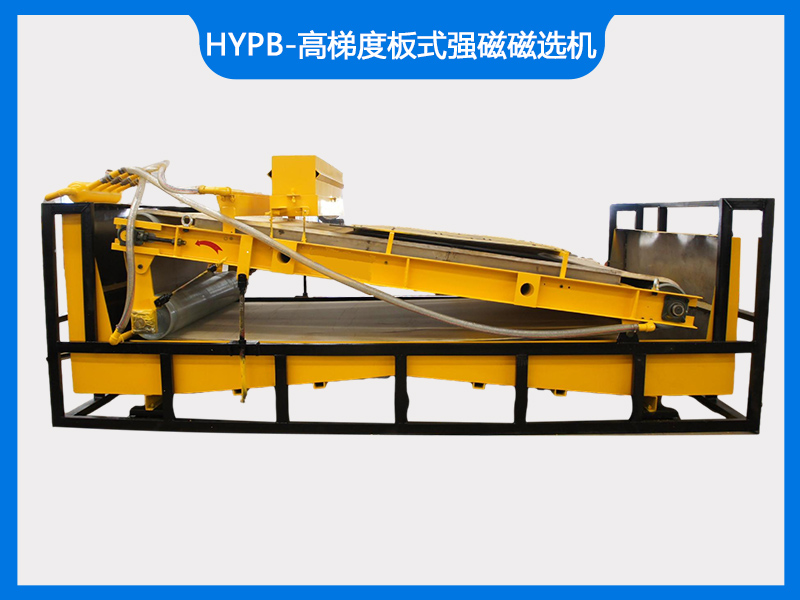

產品簡介

板式磁選機別名平板磁選機，是高梯度、高場強磁選設備。

適用物料

主要適用于濕法加工非金屬礦的除鐵提純，特別是石英、長石、霞石礦、高嶺土的除鐵提純，也可使用于赤鐵礦、褐鐵礦、菱鐵礦、錳礦、鈦鐵礦、黑鎢礦等多種弱磁性金屬礦的濕式分選和黑白鎢分離、黑鎢與分離錫石。

產品特點

1.采用高性能釹鐵硼材料，磁路設計獨特，表面磁場能達到15000GS。
2.相比其它永磁磁選機磁場掃選面積大，除鐵效果好。
3.板面坡度可調，根據物料狀況調整坡度能夠達到較好的除鐵效果。
4.皮帶轉速變頻可調，根據物料狀調整帶速能夠達到較好的除鐵效果。
5.采用耐磨帆布作為輸送帶，大大增加了輸送帶的使用壽命。
6.省電節能。

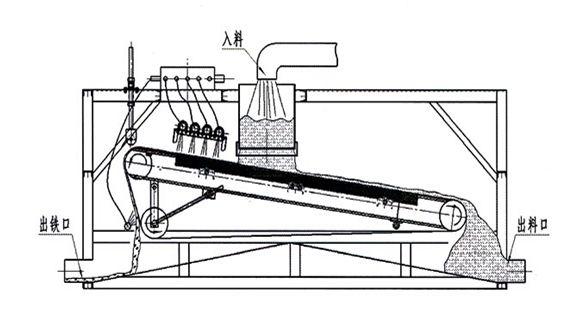

工作原理

礦漿通過入料管道進入本磁選機的均勻補料裝置，經過充分分散后被均勻的灑落在磁板上部的卸鐵皮帶上，在重力作用下漿料沿磁板的傾斜方向向下流動，漿料中含有的鐵磁性物在磁棒提供的強磁場下，被牢牢的吸附在卸鐵皮帶上，電機轉動裝置驅動卸鐵皮帶沿磁板傾斜方向向上運動，同時將吸附的鐵磁性物帶入卸鐵區域，被卸鐵水管沖洗水沖入尾礦斗中被集中收集，無磁性漿料繼續沿磁板向下流動，流入精礦斗中被集中收集。

技術參數

型號	物料處理能力t/h	磁場強度≥GS	礦漿濃度	帶速r/min	功率kw	平板尺寸
						長	寬	帶寬
HYPB-850	10-15	1400	10-30%	2-8	1.1	1500	800	800
HYPB-1020	15-20				1.5	2000	1000	1000
HYPB-1225	20-25				2.2	2500	1200	1200
HYPB-1530	25-30				3	3000	1500	1500
HYPB-2035	30-35				4	3500	2000	2000
HYPB-2240	35-40				5.5	4000	2200	2200
以上參數為石英砂參考數據，不同物料可根據實景情況選配

生產現場
